Energiezellen

Zellulares Ansatz für das Energiesystem

Definition Energiezellen

Ener­gie­zel­lenTeil­sys­te­me im Netz­werk auto­no­mer Ener­gie­sys­te­me — zel­lu­la­rer Ansatz für das Ener­gie­ver­bund­sys­tem – die jeweils betrach­tet wer­den als

teil­wei­ser oder voll­stän­di­ger Zusam­men­schluss als Gan­zes, der von der Umwelt abge­grenzt als auch mit der Umwelt über Schnitt­stel­len inter­agie­rend betrach­tet wer­den kann, mit Ener­gie­sys­tem­kom­po­nen­ten als

  • Ener­gie­wand­ler (Erzeu­ger, Spei­cher, Ver­brau­cher) ver­schie­de­ner Sek­to­ren (z.B. Strom, Wär­me, Gas) sowie
  • Ener­gie­net­ze und zuge­hö­ri­ge Betriebs­mit­tel zum Ener­gie­trans­port

zu einem selbst­re­geln­den Ener­gie­sys­tem, wobei die­ser Zusam­men­schluss sowohl auto­no­me, inter­ne Funk­tio­nen zum Ener­gie­ma­nage­ment umfas­sen als auch über Schnitt­stel­len für

  • Ener­gie­flüs­se in Ener­gie­net­zen und
  • Infor­ma­ti­ons­flüs­se in Ener­gie­märk­ten zulas­sen.

Im Rah­men die­ses Modells kön­nen defi­niert wer­den

  • sowohl Netz­zel­len als über Ener­gie­flüs­se ver­bun­de­ne Struk­tu­ren inner­halb eines räum­li­chen Zusam­men­han­ges, die über eine Anzahl von ener­gie­tech­ni­schen Schnitt­stel­len zu umge­ben­den Netz­struk­tu­ren in Ver­bin­dung ste­hen oder auch trenn­bar sind,
  • aber auch Markt­zel­len als über Infor­ma­ti­ons­flüs­se ver­bun­de­ne Struk­tu­ren, die sowohl inner­halb von Netz­zel­len als auch über Gren­zen von Netz­zel­len belie­big hin­aus­rei­chend agie­ren.

Quelle

Quel­le: C/sells AP 2.2, in Dis­kus­si­on

Englisches Glossar

ener­gy cells

Abkürzung

kei­ne

Bemerkung

kei­ne

Beziehungen

  • Ener­gie­zel­len hat Ober­be­griff Ener­gie­sys­tem (hasH­y­per­o­nom)
  • Ener­gie­zel­len hat Syn­onym Zel­len (has­Syn­onym)

Weitere Erläuterungen zum Begriff

Hintergründe und Motivation

Bis­her wur­de das Ener­gie­sys­tem im glo­ba­len Ansatz über­re­gio­na­ler Ver­bund­net­ze mit getrenn­ten Trans­port­net­zen für Elek­tri­zi­tät, Gas und Öl, die durch regio­na­le Wär­me­net­ze ergänzt wur­den, betrie­ben. Die Füh­rung des Elek­tri­zi­täts­sys­tems erfolg­te dabei im Rah­men natio­na­ler Regel­zo­nen in Sys­tem­ver­ant­wor­tung der Über­tra­gungs­netz­be­trei­ber, wobei Ver­teil­netz­be­trei­ber die Ener­gie uni­di­rek­tio­nal zum Ener­gie­nut­zer als pas­si­ver Ver­brau­cher ver­teil­ten. Hohe Antei­le dezen­tra­ler und vola­ti­ler Ener­gie­wand­lung, bidi­rek­tio­na­le Ener­gie­flüs­se, Ener­gie­spei­che­rung sowie die Not­wen­dig­keit der Fle­xi­bi­li­sie­rung des Ener­gie­sys­tems durch Spar­ten­kopp­lung von Elek­tri­zi­tät, Gas, Wär­me und Ver­kehr erfor­dern auf­grund wach­sen­der Kom­ple­xi­tät neue Lösun­gen zur Sys­tem­ar­chi­tek­tur sowie die Sys­tem­mit­ver­ant­wor­tung der Ver­teil­netz­be­trei­ber. Eine Lösung zur Kom­ple­xi­täts­re­duk­ti­on besteht in der Zer­le­gung eines Sys­tems in selb­stän­dig regel­ba­re Teil­sys­te­me. Teil­sys­te­me des Ener­gie­ver­bund­sys­tems kön­nen als Ener­gie­zel­len (kurz Zel­len) betrach­tet wer­den, die als auto­no­mes Sys­tem mit Kom­po­nen­ten zur Ener­gie­ge­win­nung, Spei­che­rung und Ener­gie­nut­zung sowie Ener­gie­trans­port beschrie­ben wer­den. Anfor­de­run­gen zur Ver­sor­gungs­si­cher­heit, Fle­xi­bi­li­tät und Effek­ti­vi­tät für jede Zel­le begrün­den die Ver­bun­den­heit von Zel­len als ein Ener­gie­sys­tem aus Ener­gie­sys­te­men. Für die­se Ver­bin­dung von Zel­len als Ver­bund­sys­tem wird auch die Meta­pher Ener­gie­or­ga­nis­mus genutzt, in dem Pro­sumen­ten (Pro­du­zen­ten und Kon­su­men­ten) durch Eigen­ver­ant­wor­tung und Mit­wir­kung in der Gemein­schaft sowie akti­ve Ver­teil­netz­be­trei­ber im Zusam­men­wir­ken mit den glo­ba­len Akteu­ren der Fern­trans­port­net­ze agie­ren.

Erst­mals erwähnt wird der zel­lu­la­re Ansatz in [BKN2009], wobei des­sen begriff­li­che Defi­ni­ti­on in [Kies2015] und im Rah­men der Spe­zi­fi­ka­ti­on des Demons­tra­ti­ons­pro­jek­tes C/sells [Csells2015] wei­ter­ge­führt wur­de. Mit der Stu­die [PEF2016] wur­den Netz­maß­nah­men auf Basis des zel­lu­la­ren Ansat­zes so kal­ku­liert, dass der opti­ma­le volks­wirt­schaft­li­che Vor­teil in der Sum­me aller Akteu­re ent­steht.

Ener­gie­zel­len kön­nen auf ver­schie­de­nen Aggre­ga­ti­ons­ebe­nen defi­niert wer­den, wie zum Bei­spiel

  • Woh­nun­gen und Gewer­be­ein­hei­ten inner­halb von Gebäu­den,
  • Lie­gen­schaf­ten als Gebäu­de sowie Gewer­be- oder Indus­trie­area­le,
  • Stadt­quar­tie­re (inte­grier­ter Bereich einer Ort­schaft in gemisch­ter Bebau­ung bezüg­lich Woh­nen und Gewer­be mit gemein­sa­men Infra­struk­tu­ren),
  • Ort­schaft mit eige­nem Ver­tei­lungs­netz oder Regi­on mit Ver­bund von Ver­tei­lungs­net­zen,
  • Regi­on, Land und Staa­ten­ge­mein­schaft mit Regel­zo­nen im Über­tra­gungs­netz.

In die­sen Ebe­nen kön­nen sowohl hori­zon­ta­le Ver­bin­dun­gen als auch ver­ti­ka­le Struk­tu­ren bestehen, die sich auch teil­wei­se über­lap­pen. Die Zel­len bil­den auto­no­me Struk­tu­ren, die durch Ener­gie­ka­nä­le sowie Kom­mu­ni­ka­ti­ons­schnitt­stel­len (Smart Grid Ver­bin­dungs­punkt) mit ihrer Umge­bung ver­bun­den sind. Die Schnitt­stel­len ver­bin­den ande­re Zel­len mit zell­in­ter­nen Kom­po­nen­ten, wobei ver­ein­bar­te Pro­zes­se und Pro­to­kol­le die Wirt­schaft­lich­keit für alle betei­lig­ten Akteu­re erhö­hen.

So ent­steht einer­seits die Ver­net­zung von Zel­len auf glei­cher Hier­ar­chie­ebe­ne mit regio­na­len Ener­gie­ex­port und -import und Infor­ma­ti­ons­flüs­sen über hori­zon­ta­le Ver­bin­dun­gen die­ser Ebe­ne. Es ent­steht aber auch eine Ver­net­zung über unter­schied­li­che Hier­ar­chie­stu­fen, wobei meh­re­re Zel­len einer ein­ge­bet­te­ten Ebe­ne zu einer Zel­le einer umfas­sen­de­ren Ebe­ne mit­tels ver­ti­ka­ler Ver­bin­dun­gen zusam­men­ge­führt wer­den. Die Zel­len die­ser neu­en Ebe­ne bil­den wie­der­um Ver­bün­de, die eben­so hori­zon­ta­le Ver­bin­dun­gen besit­zen.

Wäh­rend die hori­zon­ta­len und ver­ti­ka­len Ver­bin­dun­gen die bidi­rek­tio­na­len Ener­gie- und Infor­ma­ti­ons­flüs­se zwi­schen den Zel­len ermög­li­chen, sichert die Infor­ma­ti­ons­in­fra­struk­tur der Ener­gie­net­ze die Orga­ni­sa­ti­on der Ener­gie­flüs­se sowohl inner­halb von Zel­len sowie auch Zell­ver­bün­den als Gesamt­sys­tem.

Mit die­ser Struk­tur ist durch Bil­dung von Zell­ver­bün­den über Sys­tem­ebe­nen die Ent­wick­lung eines Ver­bund­sys­tems mög­lich, in dem sich sub­si­diä­re Ener­gie­kon­zep­te in loka­len Wohn- und Arbeits­um­fel­dern sowie in städ­ti­schen und regio­na­len Lebens­räu­men mit den Bestre­bun­gen nach euro­päi­schen Lösun­gen zur umfas­sen­den Raum­ent­wick­lung in inter­kon­ti­nen­ta­ler Ver­bin­dung nach Nord­afri­ka und Asi­en inte­grie­ren.

Energiezelle, Energiesystem und Energieorganismus

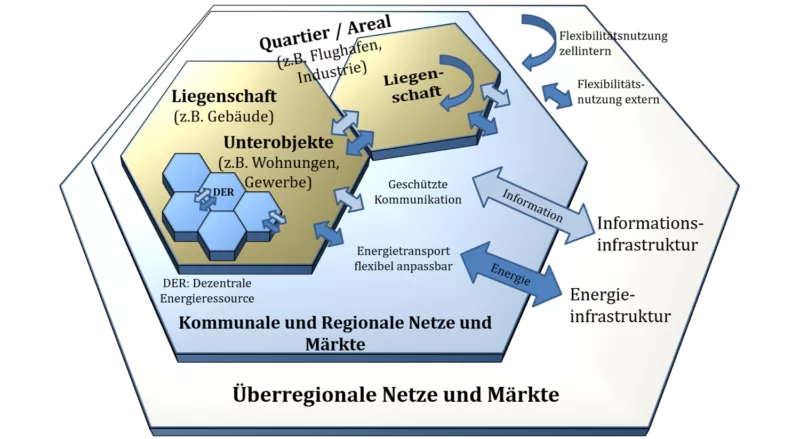

Ener­gie­zel­le und Ener­gie­or­ga­nis­mus

Aufbau einer Energiezelle

Die prin­zi­pi­el­le Struk­tur einer der­ar­ti­gen Zel­le wur­de in [VDE2015] spe­zi­fi­ziert, wobei dort der Begriff des Wand­lers genutzt wur­de. Das Ener­gie­sys­tem einer Zel­le besteht grund­sätz­lich nur aus Ener­gie­wand­lern, Ener­gie­spei­chern und Netz­tech­nik. Um die Nut­zung der tech­ni­schen Kate­go­ri­sie­rung von Ener­gie in

  • Pri­mär­ener­gie (z.B. Solar, Wind, Bio, Was­ser, Öl, Holz, usw.),
  • End­ener­gie (Elek­tri­zi­tät, Wär­me, Gas wie Methan oder Was­ser­stoff) und
  • Nut­zen­er­gie (Antrie­be, Schall, Licht, Infor­ma­ti­ons­tech­nik, Küh­lung, hydrau­li­scher Druck)

abzu­bil­den, wer­den fol­gen­de Kate­go­ri­en zur Ein­ord­nung von Ener­gie­sys­tem­kom­po­nen­ten in der Ener­gie­zel­le genutzt.

  • Netz­tech­nik, die über Lei­tungs- und Rohr­net­ze gelie­fer­te oder in der Zel­le erzeug­te End­ener­gie in Form von Elek­tri­zi­tät, Gas und Wär­me inner­halb der Zel­le wei­ter­ver­teilt,
  • Erzeu­gungs­wand­ler (i.A. Erzeu­ger), die über Ver­kehrs­mit­tel ange­lie­fer­te oder über Strah­lung zuge­führ­te Pri­mär­ener­gie inner­halb der Zel­le in eine der genann­ten End­ener­gie­for­men umwan­delt,
  • End­ener­gie­wand­ler zur Umwand­lung zwi­schen den End­ener­gie­for­men Elek­tri­zi­tät, Wär­me und Gas, um Fle­xi­bi­li­tät im Gesamt­sys­tem unter Nut­zung der ver­schie­de­nen Spei­cher­po­ten­tia­le zu erhö­hen,
  • Ener­gie­spei­cher zur tem­po­rä­ren Auf­be­wah­rung der End­ener­gie­for­men bis zur Nut­zung,
  • Last­wand­ler (Last oder Ener­gie­nut­zer benannt), der End­ener­gie in benö­tig­te Nut­zen­er­gie wan­delt.

Zur Steue­rung der Ener­gie­flüs­se inner­halb der Zel­le dient ein Kom­mu­ni­ka­ti­ons­sys­tem. Damit ver­bun­den stellt ein Gate­way als Smart Grid Ver­bin­dungs­punkt die geschütz­te Inter­ak­ti­on mit der Umge­bung, also die Ver­bin­dung mit ande­ren Zel­len sicher. Gate­way und Kom­mu­ni­ka­ti­ons­sys­tem ste­hen in Ver­bin­dung mit einer Inte­gra­ti­ons­platt­form als koor­di­nie­ren­de Struk­tur der Infor­ma­ti­ons­in­fra­struk­tur.

Komponenten der Energiezelle
Kom­po­nen­ten der Ener­gie­zel­le

Verweise

[BMWi2014] Bun­des­mi­nis­te­ri­um für Wirt­schaft und Ener­gie: „Moder­ne Ver­tei­ler­net­ze für Deutsch­land“ (Ver­tei­ler­netz­stu­die). Abschluss­be­richt. Stu­die im Auf­trag des BMWi. Ber­lin, 12. Sep­tem­ber 2014

[BKN2009] B. Buch­holz, A. Kiess­ling, D. Nest­le: Indi­vi­du­al custo­mers” influ­ence on the ope­ra­ti­on of vir­tu­al power plants. Power & Ener­gy Socie­ty Gene­ral Mee­ting 2009. PES ’09, IEEE, Cal­ga­ry, 26–30 July 2009. ISSN: 1944–9925; Print ISBN: 978–1-4244–4241-6. Digi­tal Object Iden­ti­fier: 10.1109/PES.2009.5275401

[Csells2015] Smart Grids-Platt­form Baden-Würt­tem­berg e.V. (Ver­bund­ko­or­di­na­ti­on): C/sells — Groß­flä­chi­ges Schau­fens­ter im Solar­bo­gen Süd­deutsch­lands. Pro­jekt­skiz­ze im Rah­men der För­der­initia­ti­ve „Schau­fens­ter Intel­li­gen­te Ener­gie – Digi­ta­le Agen­da für die Ener­gie­wen­de“ (SINTEG) des Bun­des­mi­nis­te­ri­ums für Wirt­schaft und Ener­gie (BMWi). Stutt­gart, Mai 2015

[DIGR2016] Digi­tal Grid — The “Inter­net of Ener­gy”: http://www.digitalgrid.org/en/ abge­ru­fen am 23.11.2016

[EY2013] Ernst & Young: Kos­ten-Nut­zen-Ana­ly­se für einen flä­chen­de­cken­den Ein­satz intel­li­gen­ter Zäh­ler. End­be­richt. Stu­die im Auf­trag des Bun­des­mi­nis­te­ri­ums für Wirt­schaft und Tech­no­lo­gie. Ber­lin, Juli 2013

[IZES2009] Ver­ant­wort­li­cher Kon­sor­ti­al­part­ner: IZES, Mit­wir­ken­de Kon­sor­ti­al­part­ner: Prof. U. Leprich, Gün­ther Frey, Eva Hau­ser (IZES); Prof. A. Jun­ker; C. Hell (Dorn­bach & Part­ner), U. Rosen (BET): Ergeb­nis­stu­die E-Ener­gy-Pro­jekt Modell­stadt Mann­heim (moma), Arbeits­schritt 1.4 – Geschäfts­mo­del­le und Vor­schlä­ge zu aus­ge­wähl­ten Busi­ness Cases. erschie­nen in moma. Mann­heim 15.12.2009

[Kies2015] Kieß­ling, Andre­as (Hrsg.); Hart­mann, Gun­nar: Ener­gie zyklisch den­ken. Etwa 130 S., E-Book (Ama­zon). Lei­men ISBN 978–3-00–047441-5. https://www.amazon.de/Energie-zyklisch-denken-Andr…

[OLEV2016] Effek­ti­vi­tät, Effi­zi­enz. Online-Ver­wal­tungs­le­xi­kon: http://www.olev.de/e/effekt.htm abge­ru­fen am 15.11.2016

[moma1201] Ver­ant­wort­li­cher Kon­sor­ti­al­part­ner: IZES; Mit­wir­ken­de Kon­sor­ti­al­part­ner: IZES: Klann, Uwe; Leprich, Uwe; PPC: Begas­se, Simon; Mül­ler, Chris­ti­ne; Wol­ski, Tho­mas; MVV: Kieß­ling, Andre­as; IWUS: Jun­ker, A.; Dorn­bach & Part­ner: Hell, C.; E-Ener­gy-Pro­jekt Modell­stadt Mann­heim (moma), Arbeits­schritt 1.8 – Stu­die zu Wirt­schafts­per­spek­ti­ven, 10.01.2012

[PEF2016] Pro­gnos, Ener­gie Cam­pus Nürn­berg, Fried­rich-Alex­an­der Uni­ver­si­tät Erlan­gen-Nürn­berg: Dezen­tra­li­tät und zel­lu­la­re Opti­mie­rung – Aus­wir­kun­gen auf den Netz­aus­bau­be­darf. Stu­die im Auf­trag der N-ERGIE Akti­en­ge­sell­schaft. Ber­lin und Nürn­berg. 7. Okto­ber 2016

[RELE2013] Rei­ner Lemoi­ne Insti­tut: Ver­gleich und Opti­mie­rung von zen­tral und dezen­tral ori­en­tier­ten Aus­baupfa­den zu einer Strom­ver­sor­gung aus Erneu­er­ba­ren Ener­gi­en in Deutsch­land. Stu­die im Auf­trag von Haleaka­la Stif­tung, 100 Pro­zent Erneu­er­bar Stif­tung, Bun­des­ver­band mit­tel­stän­di­sche Wirt­schaft. Ber­lin. 21. Okto­ber 2013

[VDE2015] VDEETG Task Force Grund­sätz­li­che Aus­le­gung neu­er Net­ze: Posi­ti­ons­pa­pier – Der zel­lu­la­re Ansatz, Grund­la­ge einer erfolg­rei­chen, regio­nen­über­grei­fen­den Ener­gie­wen­de. VDE-ETG-Stu­die. Hrsg. vom VDE-Ver­lag. Frank­furt 06/2015

[AA-Tem­pla­te] Mus­ter für Begriffs­de­fi­ni­tio­nen im WikiEn­ergy für den Blog “Ener­gie­zel­len — Doku­men­ta­ti­on der Ener­gie­wen­de” von Andre­as Kieß­ling
